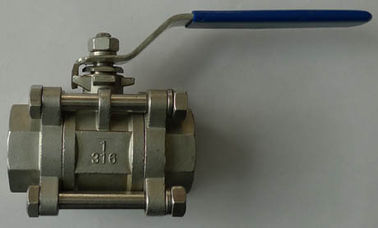

SUS316 CF8 / CF8M 3 Parça Tipi Yüzer Küresel Vana Dişi Dişli, 1000 WOG
Kısa tanıtım:
Küresel vana API 6D'ye göre tasarlanmış ve üretilmiştir. Küçükken yüzen top
calibre ve büyük kalibreli sabit top. Yangın koruma yapısı ve antistatik cihazı vardır.
Yaygın petrol, kimya, su arıtma endüstrileri için kullanılır.
Ana parçası ve malzeme
Bölüm adı | Malzeme |
vücut | DAK, ZG1Cr18Ni9Ti, CF8 |
top | 1Cr18Ni9Ti 304,316 |
kök | 1Cr18Ni9Ti 304,316 |
mühür yüzüğü | Polytetrafluoroethlene (PTFE) |
paketleme | Polytetrafluoroethlene (PTFE) |
DN | G, | B | L | 'H | bir |
6 | 1/4" | 8 | 65 | 57 | 98 |
10 | 3/8" | 10 | 65 | 57 | 98 |
15 | 1/2" | 15 | 75 | 68 | 125 |
20 | 3/4" | 20 | 85 | 70 | 125 |
25 | 1" | 25 | 95 | 80 | 145 |
32 | 1-1 / 4" | 32 | 110 | 84 | 145 |
40 | 1-1 / 2" | 38 | 125 | 93 | 205 |
50 | 2" | 50 | 150 | 100 | 205 |
65 | 2-1 / 2" | 64 | 175 | 142 | 250 |
80 | 3" | 76 | 216 | 155 | 265 |
100 | 4” | 100 | 260 | 172 | 300 |
Teknik özellik
Nominal basınç (Mpa) | PN | 2.5,4.0,6.4 |
Kuvvet testi basıncı (Mpa) | PT | 3.8,6.0,9.6 |
Düşük basınç sızdırmazlık testi (Mpa) | | 0.6 |
Yüksek basınç conta testi (Mpa) | | 3.0,4.8,7.6 |
Uygulanabilir orta | su, petrol, gaz, nitrik asit, asetik asit |
Uygulanabilir sıcaklık | -40 ~ 180 ℃ |
Özellik:
- Vana Kökünün Anti-Patlama Yapısı
Valf içinden orta dereceden geçtiğinde, valf gövdesindeki basınç muhtemelen
gövdeyi dışarı itin, ya da valf tamiri durumundaysa, ortada basınç varsa
boşluğun, gövdenin veya aracın valfın sökülmesiyle kolayca uçabileceği görülmektedir.
insanlara zarar verebilir,
Olasılıkları önlemek için, bir kukla kulübü ambalaj ve itme yatağı yanmış
veya diğer nedenlerden dolayı ambalaj hasarlıdır, valf gövdesinde orta basınç
supap sapının kubbe çubuğunu üst conta yüzü ile yakın temas halinde yapacak
valf gövdesi.
Böylelikle, hasarlı paketleme pozisyonundan sızıntıyı önlemek için.
- Güvenilir Mühür Yapısı
Koltuk PTFE'den yapılmıştır. Çünkü koltuk ile top arasındaki temas alanı
orta boşluğun basıncının yükselmesiyle daha da yükselir,
Küçük Dirençli küresel vana, tüm valfın en küçük direncine sahiptir.
azaltılmış delikten, direnç hala azdır.
- Bilgi istemi
Küresel vana 90 ° dönüyor, hızlı açmak veya kapatmak için çalışıyor.
Özellikler:
Teknik özellik
- Nominal çap: 1/2 ”-25”
- Uygulanabilir Sıcaklık: -29 ℃ ～ 425 ℃ (çelik) -40 ℃ ～ 550 ℃ (paslanmaz çelik)
- Nominal basınç: 150 lbs, 300 lbs, 600Lb, 900 lbs, 1500lbs PN16 / 25/40/64/100/160, JIS 5K / 10K / 20K
- Uygulanabilir Ortam: su, gaz, yağ ve diğer aşındırıcı maddeler.
Uygulamalar standart
- Üretim standardı: API 608 / DIN / BS / JIS
- Yüz yüze boyut: ANSI B 16.10, API 6D / DIN / BS / JIS
- Flanş boyutu: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS
- Test: API 598 API 6D / DIN / BS / JIS
Açıklama:
Kısa tanıtım:
Küresel vana, API 608'e göre tasarlanmış ve üretilmiştir. Küçük kalibreli olduğunda, top kayan,
ve büyük kalibre olduğunda sabit top.
Yangın koruma yapısı ve antistatik cihazı vardır. Yaygın petrol, kimya, su
tedavi endüstrileri.
Özellikler:
- Vana Kökünün Anti-Patlama Yapısı
Valf aracılığından geçerken, valf gövdesindeki basınç muhtemelen gövdeyi dışarı itebilir veya
Valf tamiratta olduğunda, orta boşlukta basınç varsa, gövde veya besiyeri kolayca görünür
Valfın sökülmesi üzerine, insanın yaralanmasına neden olabilecek şekilde uçar,
olasılıklar, kukla bir kulüp paketleme ve itme yatağı yanmış veya ambalajı diğer nedeniyle hasar görmüş
Vana gövdesindeki basıncın sebebi, valf gövdesinin kukla köprüsünü yakın temasta meydana getirecektir.
Vana gövdesinin üst conta yüzü ile. Böylelikle hasarlı ambalajdan orta sızıntıyı önlemek için
konumu.
- Güvenilir Mühür Yapısı
Koltuk PTFE'den yapılmıştır. Çünkü koltuk ile top arasındaki temas alanı daha yüksek olur
orta boşluğun basıncının yükselmesiyle, Küçük Dirençli küresel vana tümünün en küçük direncine sahiptir.
Valf, azaltılmış delik durumunda, direnç hala azdır.
-Prompt anahtarı
Küresel vana 90 ° dönüyor, hızlı açmak veya kapatmak için çalışıyor.
Test Basıncı Test öğesi | Kabuk testi | Mühür testi | Geri mühür testi | Hava sızdırmazlık testi | Orta | Su | Hava | birim | MPa | Lbf / in2 | MPa | Lbf / in2 | MPa | Lbf / in2 | MPa | Lbf / in2 | Basınç (Sınıf) | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0,5-0,7 | 60-100 | 300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | 400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | 600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | 900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 |
Ana bağlantı boyutları  tip | Boyut (mm) | Boyut (mm) | inç | DN | L | D | D1 | D2 | b | Z-øD | 'H | W | Q41F / H / Y-150 lb
Q341 F / H / Y-150Lb
Q641 F / H / Y-150Lb | 1/2 " | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-Φ15 | 68 | 115 | 3/4 " | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 75 | 130 | 1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 4-Φ15 | 85 | 150 | 04/11 " | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 96 | 190 | 02/11 " | 40 | 165 | 127 | 98.5 | 73.2 | 15 | 4-Φ15 | 107 | 230 | 2 " | 50 | 178 | 152 | 120.7 | 92 | 16 | 4-Φ19 | 118 | 240 | 21/2 " | 65 | 190 | 177.8 | 139.7 | 104.7 | 18 | 4-Φ19 | 145 | 280 | 3 " | 80 | 203 | 190.5 | 152.4 | 127 | 19 | 4-Φ19 | 160 | 310 | 4 " | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 185 | 330 | 5 " | 125 | 356 | 254 | 216 | 185.7 | 26 | 8-Φ22 | 230 | 600 | 6 " | 150 | 394 | 279 | 241.3 | 216 | 26 | 8-Φ22 | 260 | 800 | 8 " | 200 | 457 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 310 | 1000 | 10 " | 250 | 533 | 406 | 362 | 324 | 31 | 12-Φ25 | 350 | 1200 |
|
tip | Boyut (mm) | Boyut (mm) |
| inç | DN | L | D | D1 | D2 | b | Z-øD | 'H | W |
Q41F / H / Y-300 lb
Q341F / H / Y-300 lb
Q641F / H / Y-300LbY | 1/2 " | 15 | 140 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 72 | 115 |
| 3/4 " | 20 | 152 | 117 | 82.5 | 43 | 16 | 4-Φ19 | 75 | 130 |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 |
| 04/11 " | 32 | 178 | 133 | 98.5 | 64 | 19.5 | 4-Φ19 | 95 | 180 |
| 02/11 " | 40 | 190 | 156 | 114.3 | 73.2 | 21 | 4-Φ22 | 110 | 230 |
| 2 " | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 |
| 21/2 " | 65 | 241 | 190.5 | 149.4 | 104.7 | 26 | 8-Φ22 | 150 | 280 |
| 3 " | 80 | 283 | 210 | 168.5 | 127 | 29 | 8-Φ22 | 165 | 310 |
| 4 " | 100 | 305 | 254 | 200.2 | 157 | 32 | 8-Φ22 | 190 | 330 |
| 5 " | 125 | 381 | 279 | 235 | 185.7 | 35 | 8-Φ22 | 240 | 600 |
| 6 " | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 |
| 8 " | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 |
| 10 " | 250 | 568 | 445 | 387,5 | 324 | 48 | 16-Φ29 | 380 | 1200 |
tip | Boyut (mm) | Boyut (mm) |
| inç | DN | L | D | D1 | D2 | b | Z-øD | 'H | W |
Q41F / H / Y-600lb
Q341F / H / Y-600lb
Q641F / H / Y-600lb | 1/2 " | 15 | 165 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 88 | 115 |
| 3/4 " | 20 | 190 | 118 | 82.5 | 43 | 16 | 4-Φ19 | 98 | 130 |
| 1 " | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 |
| 02/11 " | 40 | 241 | 156 | 114.3 | 73.2 | 23 | 4-Φ22 | 135 | 180 |
| 2 " | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 |
| 3 " | 80 | 356 | 210 | 168.2 | 127 | 32 | 8-Φ22 | 175 | 280 |
| 4 " | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 |
| 6 " | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 |
| 8 " | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 |
| 10 " | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 | 1200 |
