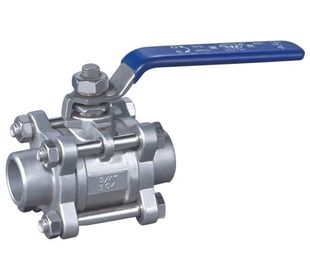

CF8 / CF8M 3 -pc Tipi Yüzen Top Valfı NPT / BSP Filtreli, 1000 WOG, Kilitli
Kısa bir giriş:
Top valfi API 6D'ye uygun olarak tasarlanmış ve üretilmiştir. Küçük kalibreliyken yüzen top ve büyük kalibreliyken sabit top. Yangın koruma yapısı ve antistatik cihazı vardır.Petrol için yaygın olarak kullanılırKimya, su arıtma endüstrileri.
Ana parça ve malzeme
|
Bölüm adı
|
Malzeme
|
|
Vücut
|
WCB,ZG1Cr18Ni9Ti,CF8
|
|
top
|
1Cr18Ni9Ti 304,316
|
|
sapı
|
1Cr18Ni9Ti 304,316
|
|
Mühür halkaları
|
Polytetrafluoroetlen (PTFE)
|
|
Paketleme
|
Polytetrafluoroetlen (PTFE)
|
|
DN
|
G
|
B
|
L
|
H
|
A
|
|
6
|
1/4 inç.
|
8
|
65
|
57
|
98
|
|
10
|
3/8"
|
10
|
65
|
57
|
98
|
|
15
|
1/2 inç.
|
15
|
75
|
68
|
125
|
|
20
|
3/4 inç.
|
20
|
85
|
70
|
125
|
|
25
|
1 "
|
25
|
95
|
80
|
145
|
|
32
|
1-1/4"
|
32
|
110
|
84
|
145
|
|
40
|
1-1/2 inç
|
38
|
125
|
93
|
205
|
|
50
|
2 "
|
50
|
150
|
100
|
205
|
|
65
|
2 1/2 inç
|
64
|
175
|
142
|
250
|
|
80
|
3'lük
|
76
|
216
|
155
|
265
|
|
100
|
4 ¢
|
100
|
260
|
172
|
300
|
Teknik Özellik
|
Adli basınç ((Mpa)
|
PN
|
2.5,4.0,6.4
|
|
Güç test basıncı ((Mpa)
|
PT
|
3.8,6.0,9.6
|
|
Düşük basınçlı mühürleme testi ((Mpa)
|
|
0.6
|
|
Yüksek basınçlı mühürleme testi ((Mpa)
|
|
3.0,4.8,7.6
|
|
Uygulanabilir ortam
|
Su, yağ, gaz, nitrik asit, asetik asit
|
|
Uygulanabilir sıcaklık
|
-40 ≈ 180°C
|
Özellik:
-Valf sapının patlama önleyici yapısı
Orta valfden geçerken, valf gövdesindeki basınç muhtemelen
sapı dışarı itmek, veya valf onarılırken, eğer ortada basınç varsa
boşluk, dal veya ortam, valfi söktüğünüzde kolayca dışarı uçar gibi görünüyor.
İnsanlara zarar verebilir.
Olasılıkları önlemek için, bir sahte kulüp paketlenir ve itiş rulmanı yakılır
veya ambalaj diğer nedenlerden dolayı hasar görür, valf gövdesindeki ortamın basıncı
Valf sapının sahte kulübünü, üst mühür yüzüyle yakın temas halinde olacak.
Valf gövde.
Bu şekilde ortamın hasarlı ambalaj pozisyonundan sızmasını önlemek için.
-Güvenilir Mühür Yapısı
Koltuk PTFE'den yapılmıştır. Çünkü koltuk ve top arasındaki temas alanı
Orta boşluğun basıncı arttıkça daha yüksek olur.
Küçük Direniş top valfi, tüm valflerin en küçük direnişine sahiptir.
Düşük sıkışıklık, direnç hala az.
-Anında değiştir
Küre valfi 90°'da döner. Açmak ya da kapatmak için hızlı çalışır.
Özellikler:
Teknik Özellik
- Adı çapı: 1/2-25
- Uygulanabilir Sıcaklık: -29°C-425°C (çeli) -40°C-550°C (paslanmaz çelik)
- Nominel basınç: 150 pound, 300 pound, 600 pound, 900 pound, 1500 pound PN16/25/40/64/100/160, JIS 5K / 10K/20K
- Uygulanabilir ortam: su,gaz,yağ ve diğer esneklik ortamı.
Uygulama standardı
- Üretim standardı: API 608 / DIN / BS / JIS
- Yüz yüze boyut: ANSI B 16.10,API 6D/ DIN/ BS/JIS
- Flanş boyutu: ANSI B 16.5 MSS-SP-44/ DIN/ BS/JIS
- Test: API 598 API 6D/ DIN/ BS/ JIS
Açıklama:
Kısa bir giriş:
Küre valfi API 608'ye uygun olarak tasarlanmış ve üretilmiştir.
Ve büyük kalibreli sabit top.
Yangın koruma yapısı ve antistatik cihazı vardır.
Arıtma endüstrileri.
Özellikleri:
- Valf sapının patlama önleyici yapısı
Araç valfden geçerken, valf gövdesindeki basınç dalı dışarıya itebilir veya
Valf onarılırken, orta boşlukta basınç varsa, sap veya ortam kolayca
İnsanlara yaralanmalara neden olabilecek, valfi söküp atmak için uçmak.
olasılıklar, bir kukla kulübü paketlenir ve itiş rulmanı yanır veya diğer nedenlerle paketlenme hasar görür.
neden olur, valf gövdesinde ortamın basıncı, valf sapının sahte kulübü yakın temas yapacak
Bu şekilde zarar ambalajdan sızan ortamı önlemek için
pozisyon.
- Güvenilir Mühür Yapısı
Koltuk PTFE'den yapılmış çünkü koltukla top arasındaki temas alanı daha yüksek olur.
Orta boşluk basıncının yükselmesi ile, Küçük Direniş top valf tüm en küçük direniş vardır
Valf, düşük boşluk durumunda, direniş biraz daha az.
- Anında aç.
Küre valfi 90°'da döner. Açmak ya da kapatmak için hızlı çalışır.
|
Test Basıncı
|
Test Ürünü
|
Kabuk testi
|
Mühür testi
|
Arka mühür testi
|
Hava mühürü testi
|
|
Orta
|
Su
|
Hava
|
|
Birim
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
Basınç (sınıf)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
Ana Bağlantı Boyutları
|
Türü
|
Boyut ((mm)
|
Boyut ((mm)
|
|
inç
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
|
1/2 inç
|
15
|
108
|
89
|
60.5
|
35
|
12
|
4-Φ15
|
68
|
115
|
|
3/4 inç.
|
20
|
117
|
98
|
70
|
43
|
12
|
4-Φ15
|
75
|
130
|
|
1 inç
|
25
|
127
|
108
|
79.5
|
51
|
12
|
4-Φ15
|
85
|
150
|
|
11/4 inç.
|
32
|
140
|
117
|
89
|
64
|
13
|
4-Φ15
|
96
|
190
|
|
11/2 inç
|
40
|
165
|
127
|
98.5
|
73.2
|
15
|
4-Φ15
|
107
|
230
|
|
2 inç
|
50
|
178
|
152
|
120.7
|
92
|
16
|
4-Φ19
|
118
|
240
|
|
21/2 inç
|
65
|
190
|
177.8
|
139.7
|
104.7
|
18
|
4-Φ19
|
145
|
280
|
|
3 inç
|
80
|
203
|
190.5
|
152.4
|
127
|
19
|
4-Φ19
|
160
|
310
|
|
4 inç
|
100
|
229
|
229
|
190.5
|
157
|
24
|
8-Φ19
|
185
|
330
|
|
5 inç
|
125
|
356
|
254
|
216
|
185.7
|
26
|
8-Φ22
|
230
|
600
|
|
6 inç
|
150
|
394
|
279
|
241.3
|
216
|
26
|
8-Φ22
|
260
|
800
|
|
8 inç
|
200
|
457
|
343
|
298.5
|
270
|
29
|
8-Φ22
|
310
|
1000
|
|
10 inç
|
250
|
533
|
406
|
362
|
324
|
31
|
12-Φ25
|
350
|
1200
|
|
|
Türü
|
Boyut ((mm)
|
Boyut ((mm)
|
|
|
inç
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
|
1/2 inç
|
15
|
140
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
72
|
115
|
|
|
3/4 inç.
|
20
|
152
|
117
|
82.5
|
43
|
16
|
4-Φ19
|
75
|
130
|
|
|
1 inç
|
25
|
165
|
124
|
89
|
51
|
18
|
4-Φ19
|
85
|
150
|
|
|
11/4 inç.
|
32
|
178
|
133
|
98.5
|
64
|
19.5
|
4-Φ19
|
95
|
180
|
|
|
11/2 inç
|
40
|
190
|
156
|
114.3
|
73.2
|
21
|
4-Φ22
|
110
|
230
|
|
|
2 inç
|
50
|
216
|
165
|
127
|
92
|
23
|
8-Φ19
|
120
|
240
|
|
|
21/2 inç
|
65
|
241
|
190.5
|
149.4
|
104.7
|
26
|
8-Φ22
|
150
|
280
|
|
|
3 inç
|
80
|
283
|
210
|
168.5
|
127
|
29
|
8-Φ22
|
165
|
310
|
|
|
4 inç
|
100
|
305
|
254
|
200.2
|
157
|
32
|
8-Φ22
|
190
|
330
|
|
|
5 inç
|
125
|
381
|
279
|
235
|
185.7
|
35
|
8-Φ22
|
240
|
600
|
|
|
6 inç
|
150
|
403
|
318
|
270
|
216
|
37
|
12-Φ22
|
270
|
800
|
|
|
8 inç
|
200
|
502
|
381
|
330
|
270
|
42
|
12-Φ25
|
315
|
1000
|
|
|
10 inç
|
250
|
568
|
445
|
387.5
|
324
|
48
|
16-Φ29
|
380
|
1200
|
|
Türü
|
Boyut ((mm)
|
Boyut ((mm)
|
|
|
inç
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
|
1/2 inç
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
88
|
115
|
|
|
3/4 inç.
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-Φ19
|
98
|
130
|
|
|
1 inç
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
105
|
150
|
|
|
11/2 inç
|
40
|
241
|
156
|
114.3
|
73.2
|
23
|
4-Φ22
|
135
|
180
|
|
|
2 inç
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
155
|
240
|
|
|
3 inç
|
80
|
356
|
210
|
168.2
|
127
|
32
|
8-Φ22
|
175
|
280
|
|
|
4 inç
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
210
|
330
|
|
|
6 inç
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
340
|
800
|
|
|
8 inç
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
400
|
1000
|
|
|
10 inç
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
440
|
1200
|
