Endüstriyel Yüksek Sıcaklık için A105 800lbs Entegre Flanşlı Dövme Çelik Kapı Vana
Kısa tanıtım:
Entegre flanşlı vanalar üç kapak tasarımında mevcuttur.
İlk tasarım Cıvatalı Bonnet, malefemale eklem, spiral yara contası, yapılan
F304L / grafit.Yağ eklem contası da istek üzerine mevcuttur.
İkinci tasarım, dişli ve sızdırmazlık kaynaklı bir bağlantıya sahip kaynak kaputtur. Istek üzerine bir
Tam kalem çıkarma gücü kaynaklı birleştirme mevcuttur.
Üçüncü tasarım, dişli ve basınç contası birleşim yeri olan basınç sızdırmazlık kaputudur. Entegre Flanşlı
kapak vanaları, kapı, küre, piston, kontrol ve salıncak kontrol tasarım konfigürasyonlarında mevcuttur.
Teknik özellik
* Entegre flanş valfleri API 602 ve ANSI B16.34 ile uyumludur.
* Her biri API 598'e göre test edilir ve işaretleme MSS SP-25'e göre yapılır.
* Tam Liman ve Konvansiyonel Liman
* ANSI B16.10'a göre yüz yüze
* ANSI B16.5'e göre flanşlar
* Basınç contası kaputu
* Dış Vida ve Yoke (OS & Y)
* İki adet kendinden ayarlı salmastra bezi
* İntegral arka koltuk
* Entegre vücut flanşları
* Alın Kaynaklı Kaynaklı Boru Endüstrisi: B16.25
* RTJ kaput conta halkası tipi
* Spiral sargılı contalı cıvatalı, dişli ve conta kaynaklı kaput veya dişli ve basınçlı kaput
mühür kaputu
Standart malzeme özellikleri
YOK HAYIR. | Bölüm adı | CS'den ASTM'ye | ASTM'ye AS | SS ASTM'ye |
A105 yazın | F22 yazın | F304 yazın (L) | F316 yazın (L) |
1 | Vücut | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | Kök Halkası | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
3 | kama | A276 410 & 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
4 | Kök | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
5 | Conta | Oluklu SS + grafit | SS + PTFE |
6 | kaput | A105 | A182 F22 | A182 F304 (L) | A182 F316 (l) |
7 | Kaput Cıvatası | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | Toplu iğne | A276 420 | A276 304 |
9 | bez | A276 410 | A182 F304 (L) | A182 F316 (L) |
10 | Bezi Eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | Rakor flanş | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) |
12 | Bezi Somunu | A194 2H | A194 4 | A194 8 | A194 8M |
13 | Yoke Somun | A276 410 |
14 | HWLock Somunu | A194 2H | A194 4 | A194 8 | A194 8M |
15 | tabela | SS |
16 | El çarkı | A197 |
17 | Yağlanmış Conta | A473 431 |
18 | Kök Paketleme | Esnek Grafit | PTFE |
Uygun orta | Su, petrol, gaz vb. | Su, petrol, gaz vb. | HNO3, CH3OOH vb |
Uygun sıcaklık | -29 ℃ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ |

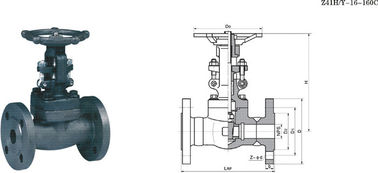

Boyut (mm) ve Ağırlık (Kg)
NPS | 1/2" | 3/4" | 1" | 04/11" | 02/11" | 2" |
L (RF)
L1 (BW) | 150 lb | 108 | 117 | 127 | 140 | 165 | 203 |
300 lb | 140 | 152 | 165 | 178 | 190 | 216 |
600lb | 165 | 190 | 216 | 229 | 241 | 292 |
'H | 150 lb ~ 300 lb | 158 | 169 | 197 | 236 | 246 | 283 |
600lb | 169 | 197 | 236 | 246 | 283 | 320 |
W | 100 | 100 | 125 | 160 | 160 | 180 |
Ağırlık | 150 lb | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 |
300 lb | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 |
600lb | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 |
Flanşlı Geçiş Vana 900Lb ～ 1500Lb
NPS | 1/2" | 3/4" | 1" | 02/11" | 04/11" | 2" |
L (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1 (BW) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
'H (AÇIK) | 197 | 197 | 236 | 246 | 283 | 330 |
W | 125 | 125 | 160 | 160 | 180 | 200 |
Ağırlık | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 |
Flanşlı Basınçlı Kapama Valfi 900Lb ～ 2500Lb
NPS | 1/2" | 3/4" | 1" | 04/11" | 02/11" | 2" |
L (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 |
'H (AÇIK) | 900Lb ~ 1500Lb | 216 | 250 | 270 | 320 | 250 | 445 |
2500Lb | 321 | 321 | 321 | 373 | 406 | 495 |
W | 160 | 160 | 180 | 200 | 250 | 280 |
Ağırlık | 900Lb ~ 1500Lb | 19.6 | 21,5 | 25,7 | 37.8 | 48.5 | 99.8 |
2500Lb | 21,5 | 24,7 | 30,4 | 48.1 | 58.1 | 130.0 |
